Was sind die Anwendungsszenarien von HDI -PCB?

2025-08-26

Hochdichte Interconnect(HDI) PCBs ermöglichen revolutionäre Fortschritte in der Elektronik, indem sie komplizierte Schaltkreise in kompakte Konstruktionen einfügen. Als führender Anbieter in der HDI -PCB -Herstellung,HONTECLiefert anspruchsvolle Lösungen für Präzisionsrate für Branchen, die Präzision, Zuverlässigkeit und schnelle Innovation fordern. Mit Zertifizierungen wie UL, SGS und ISO9001 und optimierten Logistik über UPS/DHL ermöglichen wir, Kunden in 28 Ländern zu schneiden. Unten erkunden wirHDI PCBAnwendungen, technische Spezifikationen und branchenspezifische Vorteile.

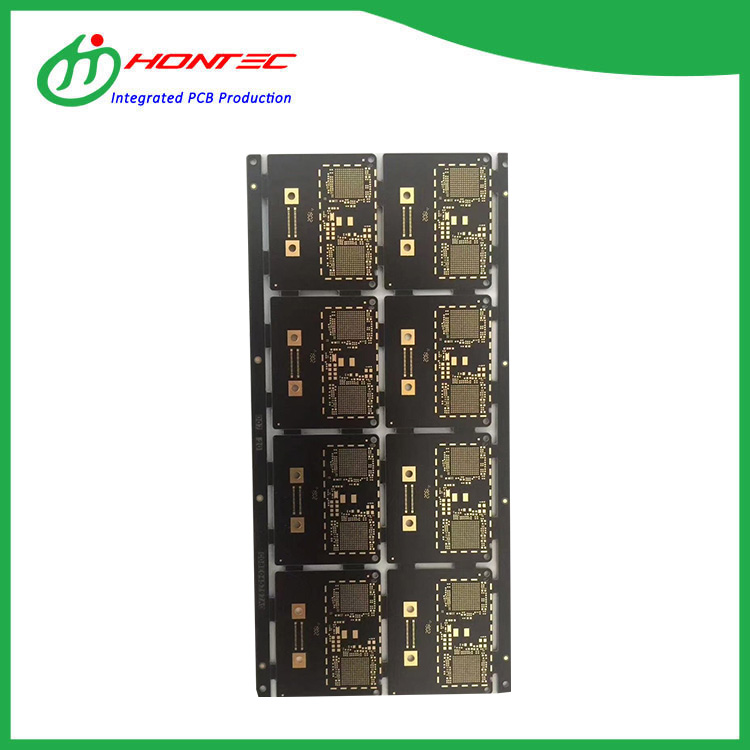

HDI PCB

HDI -PCBs verstehen

HDI -PCBsVerwenden Sie Mikrovias, Blind/Begrabene Vias und Feinliegespuren, um eine höhere Verkabelungsdichte zu erzielen als herkömmliche Boards. Dies erlaubt:

Miniaturisierung: Schrumpfungsgrößen um 40–60%schrumpfen.

Verbesserte Leistung: Reduzieren Sie den Signalverlust und das Übersprechen.

Mehrschichtintegration: Unterstützen Sie komplexe Designs in eingeschränkten Räumen.


Anwendungsszenarien von HDI -PCBs

A. Unterhaltungselektronik

Smartphones/Tablets: Ermöglicht ultradünne Designs mit Multi-Kamera-Arrays und 5G-Modulen.

Wearables: Kräfte kompakte Gesundheitsmonitore und AR/VR -Headsets.

B. Medizinprodukte

Bildgebungssysteme: MRT -Maschinen und tragbare Ultraschallgeräte.

Implantate: Herzmonitore mit biokompatiblen Materialien.

C. Automobilelektronik

ADAS: LIDAR -Sensoren und autonome Kontrolleinheiten.

Infotainment: Hochauflösende Anzeigen und Konnektivitätszentren.

D. Luft- und Raumfahrt & Verteidigung

Avionik: Flugsteuerungssysteme mit EMI -Abschirmung.

Satellite Comms: Leichte, strahlungsbeständige Bretter.

E. Telekommunikation

5G -Infrastruktur: Basisstationen und HF -Verstärker.

Router/Switches: Hochgeschwindigkeitsdatenübertragung.

F. Industrieautomatisierung

Robotik: Motorkontroller und Sensorschnittstellen.

IoT-Gateways: Randkomputiergeräte.



Parameter Standardbereich Erweiterte Fähigkeit
Schichtzahl 4–20 Schichten Bis zu 30 Schichten
Mindestspur/Raum 3/3 mil (76,2 μm) 2/2 mil (50,8 μm)
Mikro-VIA-Durchmesser 0,1 mm 0,075 mm
Brettdicke 0,4–3,0 mm 0,2–5,0 mm
Oberflächenbeschaffung Enig, Hasl, Eintauchen Silber OSP, hartes Gold
Material FR-4, High-TG, Rogers Polyimid, halogenfrei
