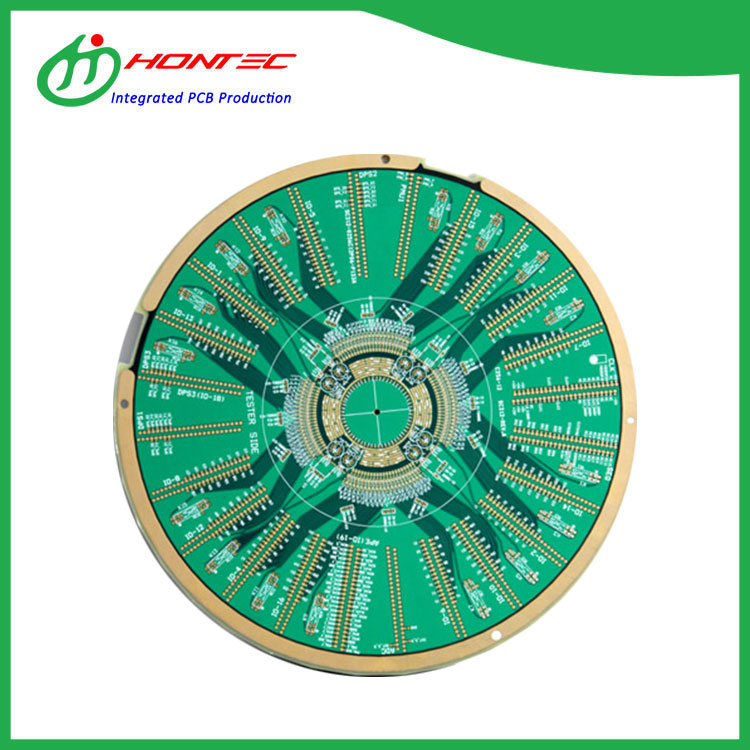

In der heutigen datengesteuerten Welt kann die Geschwindigkeit, mit der Informationen über eine Leiterplatte übertragen werden, über Erfolg oder Misserfolg eines gesamten Systems entscheiden. DerHochgeschwindigkeits-PCBist zum Rückgrat der modernen Elektronik geworden und unterstützt Anwendungen von der 5G-Infrastruktur und Rechenzentren bis hin zu fortschrittlichen Automobilsystemen und Hochleistungsrechnen.HONTEChat sich als vertrauenswürdiger Hersteller von etabliertHochgeschwindigkeits-PCBLösungen, die High-Tech-Industrien in 28 Ländern mit spezialisiertem Fachwissen in der Produktion von Prototypen mit hohem Mix, geringem Volumen und schneller Produktion bedienen.
Die Anforderungen an aHochgeschwindigkeits-PCBgehen weit über die herkömmlichen Leiterplattenanforderungen hinaus. Signalintegrität, Impedanzkontrolle und Materialauswahl werden zu kritischen Faktoren, wenn die Datenraten in den Gigabit-pro-Sekunde-Bereich und darüber hinaus steigen.HONTECkombiniert fortschrittliche Materialfähigkeiten mit präzisen Herstellungsprozessen, um Hochgeschwindigkeits-PCB-Produkte zu liefern, die die Signaltreue über den gesamten Übertragungsweg aufrechterhalten und Verluste, Reflexionen und elektromagnetische Störungen minimieren.
Gefunden in Shenzhen, Guangdong,HONTECarbeitet mit Zertifizierungen wie UL, SGS und ISO9001 und setzt gleichzeitig aktiv die Standards ISO14001 und TS16949 um. Das Unternehmen arbeitet mit UPS, DHL und erstklassigen Spediteuren zusammen, um eine effiziente globale Lieferung sicherzustellen. Auf jede Anfrage erhalten wir innerhalb von 24 Stunden eine Antwort, was die Verpflichtung zur Reaktionsfähigkeit widerspiegelt, die globale Entwicklungsteams schätzen.
Die Materialauswahl ist die wichtigste Entscheidung bei der Herstellung von Hochgeschwindigkeits-Leiterplatten. Im Gegensatz zum Standard-FR-4, der bei erhöhten Frequenzen erhebliche Schwankungen der Dielektrizitätskonstante und einen erhöhten Signalverlust aufweist, erfordern Hochgeschwindigkeitsanwendungen Laminate mit stabilen elektrischen Eigenschaften über den gesamten Betriebsbereich.HONTECarbeitet mit einem umfassenden Portfolio an Hochleistungsmaterialien. Isola FR408 und Panasonic Megtron 4 bieten ein hervorragendes Preis-Leistungs-Verhältnis für Anwendungen mit moderaten Geschwindigkeitsanforderungen und sorgen für eine konstante Dielektrizitätskonstante und einen niedrigen Verlustfaktor. Für höhere Datenraten über 10 Gbit/s bieten Materialien wie Megtron 6 oder Isola Tachyon die extrem verlustarmen Eigenschaften, die zur Aufrechterhaltung der Signalintegrität über längere Übertragungsleitungen erforderlich sind. Materialien auf PTFE-Basis bieten eine hervorragende elektrische Leistung für die anspruchsvollsten Anwendungen, erfordern jedoch aufgrund ihrer einzigartigen mechanischen Eigenschaften eine spezielle Handhabung. Der Auswahlprozess umfasst die Bewertung der Betriebsfrequenz, der Signalanstiegszeiten, der Länge der Übertragungsleitung, der Anforderungen an das Wärmemanagement und der Budgetbeschränkungen. Das HONTEC-Ingenieurteam unterstützt Kunden bei der Anpassung der Materialeigenschaften an spezifische Anwendungsanforderungen und stellt so sicher, dass die endgültige Hochgeschwindigkeits-Leiterplatte eine konstante Leistung ohne unnötige Materialkosten liefert. Auch Faktoren wie der Wärmeausdehnungskoeffizient, die Feuchtigkeitsaufnahme und die Rauheit der Kupferoberfläche spielen bei Hochgeschwindigkeitskonstruktionen eine wichtige Rolle.
Die Impedanzkontrolle auf einer Hochgeschwindigkeits-Leiterplatte erfordert Präzision, die über die standardmäßigen Herstellungspraktiken hinausgeht.HONTECverwendet einen mehrstufigen Ansatz, der mit einer genauen Impedanzberechnung unter Verwendung von Feldlösern beginnt, die Leiterbahngeometrie, Kupferdicke, Dielektrikumshöhe und Materialeigenschaften berücksichtigen. Während der Herstellung durchläuft jede Hochgeschwindigkeits-Leiterplatte eine strenge Prozesskontrolle, die Abweichungen in der Leiterbahnbreite von ±0,02 mm für kritische impedanzkontrollierte Leitungen einhält. Dem Laminierungsprozess wird besondere Aufmerksamkeit gewidmet, da Schwankungen in der Dielektrikumsdicke sich direkt auf die charakteristische Impedanz auswirken. HONTEC nutzt Impedanztest-Coupons, die zusammen mit jeder Produktionsplatte angefertigt werden, und ermöglicht so eine Überprüfung mithilfe von Zeitbereichs-Reflektometriegeräten, bevor die Platten zur endgültigen Fertigung übergehen. Bei Designs, die Differentialpaare erfordern, stellt HONTEC sicher, dass beide Leiterbahnen innerhalb jedes Paares übereinstimmende Längen und konsistente Abstände beibehalten, um die Gleichtaktunterdrückung aufrechtzuerhalten und den Versatz zu minimieren. Auch Umweltfaktoren wie Temperatur und Luftfeuchtigkeit werden während der Herstellung kontrolliert, um ein gleichbleibendes Materialverhalten aufrechtzuerhalten. Dieser umfassende Ansatz stellt sicher, dass Hochgeschwindigkeits-PCB-Designs die Impedanzziele erreichen, die für minimale Signalreflexion und maximale Leistungsübertragung in digitalen Hochgeschwindigkeitsanwendungen erforderlich sind.
Die Überprüfung der Leistung einer Hochgeschwindigkeits-Leiterplatte erfordert spezielle Tests, die über die standardmäßigen elektrischen Durchgangsprüfungen hinausgehen.HONTECimplementiert ein Testprotokoll, das speziell für Hochgeschwindigkeitsanwendungen entwickelt wurde. Bei der Prüfung der Einfügungsdämpfung wird die Signaldämpfung im gesamten vorgesehenen Frequenzbereich gemessen und sichergestellt, dass bei der Materialauswahl und den Herstellungsprozessen keine unerwarteten Verluste auftreten, die die Systemleistung beeinträchtigen könnten. Die Prüfung der Rückflussdämpfung überprüft die Impedanzanpassung und identifiziert Impedanzdiskontinuitäten, die zu Signalreflexionen führen könnten, die die Signalqualität beeinträchtigen. Für Hochgeschwindigkeits-PCB-Designs mit Differentialpaaren,HONTECführt Skew-Tests durch, um zu überprüfen, ob Signale innerhalb jedes Paares gleichzeitig ankommen, wodurch Timing-Fehler minimiert werden. Die Zeitbereichsreflektometrie ermöglicht eine detaillierte Analyse von Impedanzprofilen entlang von Übertragungsleitungen und identifiziert alle Variationen, die die Signalintegrität beeinträchtigen könnten. HONTEC führt auch Mikroschnittanalysen durch, um interne Strukturen zu untersuchen und zu überprüfen, ob die Schichtausrichtung, die Durchkontaktierungsintegrität und die Kupferdicke den Designspezifikationen entsprechen. Temperaturwechseltests bestätigen, dass die Hochgeschwindigkeitsplatine über alle Betriebstemperaturbereiche hinweg ihre elektrische Stabilität beibehält, was besonders wichtig für Anwendungen ist, die unterschiedlichen Umgebungsbedingungen ausgesetzt sind. Für jedes Board sind Testergebnisse dokumentiert, sodass Kunden nachvollziehbare Qualitätsaufzeichnungen erhalten, die die Einhaltung gesetzlicher Vorschriften und die Erwartungen an die Zuverlässigkeit vor Ort unterstützen.
HONTECverfügt über Fertigungskapazitäten, die das gesamte Spektrum der Anforderungen an Hochgeschwindigkeits-Leiterplatten abdecken. Schichtzahlen von 2 bis 20 Schichten unterstützen eine vielfältige Designkomplexität, wobei kontrollierte Impedanzstrukturen über alle Schichten hinweg beibehalten werden. Zu den Materialoptionen gehören Standard-FR-4 für kostensensible Anwendungen, verlustarme Materialien für Hochgeschwindigkeits-Signalschichten und gemischte dielektrische Konstruktionen, die Leistung und Kosten optimieren.
Zu den Oberflächenveredelungen für Hochgeschwindigkeits-PCB-Anwendungen gehören ENIG für flache Oberflächen, die eine konstante Impedanz beibehalten, Immersionssilber für verlustarme Anforderungen und ENEPIG für Anwendungen, die Drahtbondkompatibilität erfordern.HONTECUnterstützt erweiterte Via-Strukturen, einschließlich Hinterbohren, um ungenutzte Via-Stubs zu entfernen, die bei Hochgeschwindigkeitsdesigns zu Signalreflexionen führen können.
Für Ingenieurteams, die einen Fertigungspartner suchen, der in der Lage ist, zuverlässige Hochgeschwindigkeits-PCB-Lösungen vom Prototyp bis zur Produktion zu liefern,HONTECbietet technisches Fachwissen, reaktionsschnelle Kommunikation und bewährte Qualitätssysteme, die durch internationale Zertifizierungen unterstützt werden.
22Layer RF PCB a radiofrequenza HONTEC lavora and stretched contatto with the team of progettazione del prodotto per garantire che gli obiettivi di costo/prestazioni del progetto siano raggiunti fornendo informazioni sulle opzioni dei materiali, sui costi relativeti and sui problemi DFM.Nella foto, 22L RF - Materiale per radiofrequenza; Dicke: 2,45 mm; finitura superficiale: ENIG; controllo dell’impedenza.
FPGA PCB (Field Programmable Gate Array) ist ein Produkt der Weiterentwicklung basierend auf Pal, Gal und anderen programmierbaren Geräten. Als eine Art semi-kundenspezifischer Schaltkreis im Bereich der anwendungsspezifischen integrierten Schaltkreise (ASIC) löst er nicht nur die Mängel kundenspezifischer Schaltkreise, sondern überwindet auch die Mängel begrenzter Gate-Schaltkreise ursprünglicher programmierbarer Bauelemente.
370HR PCB ist eine Art Hochgeschwindigkeitsmaterial, das von der amerikanischen Firma Isola entwickelt wurde. Es verwendet FR4 und Kohlenwasserstoff perfekt, mit stabiler Leistung, geringem Dielektrikum, geringem Verlust und einfacher Verarbeitung
Die TC600-PCB ist eine Art Hochgeschwindigkeitsmaterial, das von Isola Company in den USA entwickelt wurde. Es verwendet FR4, um sich perfekt mit Kohlenwasserstoff zu kombinieren, mit stabiler Leistung, niedrigem dielektrischem, geringem Verlust und einfacher Verarbeitung
IS680 PCB ist eine Art Hochfrequenzmaterial, das von der Firma Isola entwickelt wurde. Es verwendet FR4 und Kohlenwasserstoff perfekt, mit stabiler Leistung, geringem Verlust und einfacher Verarbeitung
Fr408HR PCB ist eine Art Hochfrequenzmaterial, das von der Firma Isola in den USA entwickelt wurde. Es verwendet FR4 zur perfekten Kombination mit Kohlenwasserstoffen, mit stabiler Leistung, geringem Verlust und einfacher Verarbeitung
