Im Zuge der Weiterentwicklung der modernen Elektronik sind die physikalischen Einschränkungen des Produktdesigns ebenso herausfordernd geworden wie die elektrischen Anforderungen. Ingenieure stehen zunehmend vor dem Dilemma, mehr Funktionalität auf engerem Raum unterzubringen und gleichzeitig die Zuverlässigkeit unter dynamischen Bedingungen aufrechtzuerhalten. Als Antwort auf diese Herausforderung hat sich das Rigid-Flex-Board herauskristallisiert, das die strukturelle Stabilität starrer Leiterplatten mit der Anpassungsfähigkeit flexibler Schaltkreise kombiniert.HONTEChat sich als vertrauenswürdiger Hersteller von Rigid-Flex-Board-Lösungen positioniert und beliefert High-Tech-Industrien in 28 Ländern mit spezialisierter Expertise in der Produktion von High-Mix-, Low-Volume- und Quick-Turn-Prototypen.
Der Wert eines Rigid-Flex-Boards geht über die bloße Platzersparnis hinaus. Durch den Wegfall von Anschlüssen, Kabeln und Lötverbindungen, die herkömmlicherweise separate starre Platinen verbinden, verbessert diese Technologie die Systemzuverlässigkeit erheblich und reduziert gleichzeitig die Montagezeit und das Gesamtgewicht. Anwendungen, die von medizinischen Geräten und Luft- und Raumfahrtsystemen bis hin zu tragbarer Technologie und Automobilelektronik reichen, sind zunehmend auf die Rigid-Flex-Board-Konstruktion angewiesen, um ihre Leistungs- und Haltbarkeitsziele zu erreichen.
Gefunden in Shenzhen, Guangdong,HONTECkombiniert fortschrittliche Fertigungskapazitäten mit strengen Qualitätsstandards. Jedes produzierte Rigid-Flex-Board trägt die Sicherheit von UL-, SGS- und ISO9001-Zertifizierungen, während das Unternehmen aktiv die Standards ISO14001 und TS16949 umsetzt, um den anspruchsvollen Anforderungen von Automobil- und Industrieanwendungen gerecht zu werden. Mit Logistikpartnerschaften, zu denen UPS, DHL und erstklassige Spediteure gehören, stellt HONTEC sicher, dass Prototypen- und Produktionsaufträge ihre Ziele weltweit effizient erreichen. Auf jede Anfrage erhalten wir innerhalb von 24 Stunden eine Antwort, was die Verpflichtung zur Reaktionsfähigkeit widerspiegelt, die globale Entwicklungsteams schätzen.
Die Entscheidung für eine Rigid-Flex-Platine beruht häufig auf mehreren eindeutigen Vorteilen, die sich direkt auf die Produktzuverlässigkeit und Fertigungseffizienz auswirken. Herkömmliche Designs, die auf Steckverbindern, Kabeln und mehreren starren Platinen basieren, führen bei jeder Verbindung zu potenziellen Fehlerquellen. Jeder Steckverbinder stellt eine mechanische Verbindung dar, die im Laufe der Zeit anfällig für Vibrationsschäden, Korrosion und Ermüdung ist. Ein Rigid-Flex-Board eliminiert diese Fehlerquellen vollständig durch die Integration flexibler Schaltkreise, die als Verbindung zwischen starren Abschnitten dienen. Diese einheitliche Konstruktion reduziert den Montageaufwand, eliminiert die Beschaffungskosten für Steckverbinder und eliminiert das Risiko einer falschen Kabelführung während der Montage. Für Anwendungen, die wiederholten Bewegungen, Falten oder Vibrationen ausgesetzt sind, bietet das Rigid-Flex-Board im Vergleich zu steckerbasierten Alternativen eine überlegene mechanische Zuverlässigkeit. Darüber hinaus können erhebliche Platzeinsparungen erzielt werden, da flexible Abschnitte gefaltet oder gebogen werden können, um sie an unregelmäßige Gehäuseformen anzupassen, sodass Designer den verfügbaren Platz effizienter nutzen können. Gewichtsreduzierung ist ein weiterer wesentlicher Vorteil, insbesondere bei Luft- und Raumfahrtgeräten und tragbaren medizinischen Geräten, bei denen es auf jedes Gramm ankommt.HONTECarbeitet mit Kunden zusammen, um diese Faktoren frühzeitig in der Entwurfsphase zu bewerten und sicherzustellen, dass die Entscheidung für eine starr-flexible Platine sowohl mit den technischen Anforderungen als auch mit Überlegungen zum Produktionsvolumen übereinstimmt.
Der Übergangsbereich, in dem starres Material auf flexibles Material trifft, stellt den kritischsten Bereich bei der Herstellung von Starr-Flex-Platten dar. HONTEC setzt spezielle technische Kontrollen ein, um sicherzustellen, dass diese Regionen während des gesamten Produktlebenszyklus die elektrische Integrität und mechanische Festigkeit bewahren. Der Prozess beginnt mit der präzisen Materialauswahl unter Verwendung flexibler Substrate auf Polyimidbasis, die ihre Flexibilität beibehalten und gleichzeitig eine hervorragende thermische Stabilität bieten. Bei der Herstellung werden die starren Abschnitte aus Standard-FR-4- oder Hochleistungslaminaten aufgebaut, während die flexiblen Abschnitte einer sorgfältigen Verarbeitung unterzogen werden, um ihre Biegsamkeit beizubehalten. Dem Übergangsbereich wird beim Auftragen der Deckschicht und bei der Lötstopplackierung besondere Aufmerksamkeit geschenkt, um sicherzustellen, dass die Schnittstelle frei von Spannungskonzentrationen bleibt, die bei wiederholtem Biegen zum Bruch des Leiters führen könnten.HONTECnutzt Fräsen mit kontrollierter Tiefe und Laserablationstechniken, um die Übergangsgrenzen präzise zu definieren. Bei Rigid-Flex-Board-Designs, die wiederholtes dynamisches Biegen erfordern, bewertet das Ingenieurteam den Biegeradius, die Biegezyklusanforderungen und die Materialauswahl, um die Haltbarkeit zu optimieren. Zu den Tests nach der Herstellung gehören Biegezyklustests für dynamische Anwendungen und thermische Belastungstests, um zu bestätigen, dass Übergangszonen die elektrische Kontinuität über Temperaturschwankungen hinweg aufrechterhalten. Dieser umfassende Ansatz stellt sicher, dass das Rigid-Flex-Board in der vorgesehenen Anwendungsumgebung zuverlässig funktioniert.
Bei der Entwicklung einer starr-flexiblen Platine für Anwendungen, die wiederholtes Biegen oder Bewegen erfordern, muss sorgfältig auf mehrere Faktoren geachtet werden, die sich von statischen Anwendungen unterscheiden.HONTECDas Ingenieurteam betont den Biegeradius als Hauptaspekt – das Verhältnis von Biegeradius zur Dicke der flexiblen Schaltung hat direkten Einfluss auf die Lebensdauer von Kupferleiterbahnen unter dynamischen Bedingungen. Eine allgemeine Richtlinie besteht darin, einen minimalen Biegeradius von mindestens dem Zehnfachen der Dicke der flexiblen Schaltung für dynamische Anwendungen einzuhalten, obwohl spezifische Anforderungen von der Anzahl der erwarteten Biegezyklen abhängen. Die Leiterbahnführung innerhalb flexibler Abschnitte erfordert eine versetzte Leiterplatzierung, anstatt die Leiterbahnen direkt übereinander zu stapeln, wodurch beim Biegen Spannungspunkte entstehen. Besondere Beachtung findet die Beschichtungsdicke an den Übergangszonen, da dieser Bereich einer konzentrierten mechanischen Belastung ausgesetzt ist. HONTEC rät Kunden, die Platzierung von Durchkontaktierungen, Komponenten oder Durchgangslöchern innerhalb von Flexzonen zu vermeiden, da diese Merkmale lokale Spannungspunkte erzeugen, die zu Fehlern führen können. Um die Flexibilität zu gewährleisten, müssen Abschirmschichten bei Bedarf mit Kreuzschraffurmustern statt mit massivem Kupfer gestaltet werden. Die Anzahl der erwarteten Biegezyklen – ob Tausende bei einem Verbraucherprodukt oder Millionen bei Industrieanlagen – beeinflusst die Materialauswahl und die Designregeln. Durch die Berücksichtigung dieser Überlegungen während der Entwurfsphase hilft HONTEC seinen Kunden, Rigid-Flex-Board-Lösungen zu entwickeln, die sowohl die elektrischen Leistungsanforderungen als auch die Erwartungen an die mechanische Haltbarkeit erfüllen.
Die erfolgreiche Implementierung eines Rigid-Flex-Boards erfordert eine Zusammenarbeit, die über die Standard-PCB-Herstellung hinausgeht.HONTECbietet technische Unterstützung, die mit dem Design für Herstellbarkeitsprüfungen beginnt und Kunden dabei hilft, Schichtaufbau, Übergangszonengeometrien und Materialauswahl zu optimieren, bevor mit der Fertigung begonnen wird. Dieser proaktive Ansatz verkürzt Entwicklungszyklen und verhindert kostspielige Neukonstruktionen.
Fertigungskapazitäten beiHONTECdecken ein breites Spektrum an Rigid-Flex-Board-Konfigurationen ab, von einfachen zweischichtigen flexiblen Designs mit starren Versteifungen bis hin zu komplexen mehrschichtigen Konstruktionen mit Blind Vias, Buried Vias und mehreren starren Abschnitten. Zu den Materialoptionen gehören flexible Standardsubstrate aus Polyimid, verlustarme Materialien für flexible Hochfrequenzabschnitte und fortschrittliche klebstofffreie Laminate für Anwendungen, die eine hervorragende thermische Stabilität erfordern.
Bei der Auswahl der Oberflächenbeschaffenheit für Rigid-Flex-Board-Anwendungen werden sowohl die Lötbarkeit als auch die Biegebeständigkeit berücksichtigt. Zu den Optionen gehören Immersionsgold für flache Oberflächen, die Fine-Pitch-Komponenten aufnehmen, und ENIG für Anwendungen, die Drahtbondkompatibilität erfordern.HONTECunterhält strenge Prozesskontrollen für eine flexible Materialhandhabung, einschließlich Umgebungen mit kontrollierter Luftfeuchtigkeit während der Herstellung, um eine Feuchtigkeitsaufnahme zu verhindern, die die Laminierungsqualität beeinträchtigen könnte.
Für Ingenieurteams, die einen Fertigungspartner suchen, der in der Lage ist, vom Prototyp bis zur Produktion zuverlässige Rigid-Flex-Board-Lösungen zu liefern,HONTECbietet technisches Fachwissen, reaktionsschnelle Kommunikation und bewährte Qualitätssysteme. Die Kombination aus internationalen Zertifizierungen, fortschrittlichen Fertigungskapazitäten und einem kundenorientierten Ansatz stellt sicher, dass jedes Projekt die Aufmerksamkeit erhält, die für eine erfolgreiche Produktentwicklung erforderlich ist.
ELIC Rigid-Flex PCB ist die Verbindungslochtechnologie in jeder Schicht. Diese Technologie ist das Patentverfahren von Matsushita Electric Component in Japan. Es besteht aus Kurzfaserpapier des „Poly Aramid“-Produkts thermount von DuPont, das mit hochfunktionellem Epoxidharz und Folie imprägniert ist. Dann wird es aus Laserlochformung und Kupferpaste hergestellt, und Kupferblech und -draht werden auf beiden Seiten gepresst, um eine leitfähige und miteinander verbundene doppelseitige Platte zu bilden. Da bei dieser Technologie keine galvanische Kupferschicht vorhanden ist, besteht der Leiter nur aus Kupferfolie, und die Dicke des Leiters ist gleich, was der Bildung feinerer Drähte förderlich ist.
R-f775 FPC ist eine flexible Leiterplatte aus flexiblem Material r-f775, die von songdian entwickelt wurde. Es hat eine stabile Leistung, gute Flexibilität und einen moderaten Preis
Die EM-528K-PCB ist eine Art Verbundplatine, die starre PCBs (RPC) und flexible PCBs (FPC) durch Löcher verbindet. Aufgrund der Flexibilität von FPC kann es stereoskopische Kabel in elektronischen Geräten ermöglichen, was für das 3D -Design geeignet ist. Gegenwärtig wächst die Nachfrage nach starre flexiblen PCB auf dem globalen Markt, insbesondere in Asien, schnell. Dieses Papier fasst den Entwicklungstrend und den Markttrend der starre flexiblen PCB -Technologie, den Eigenschaften und des Produktionsprozesses zusammen

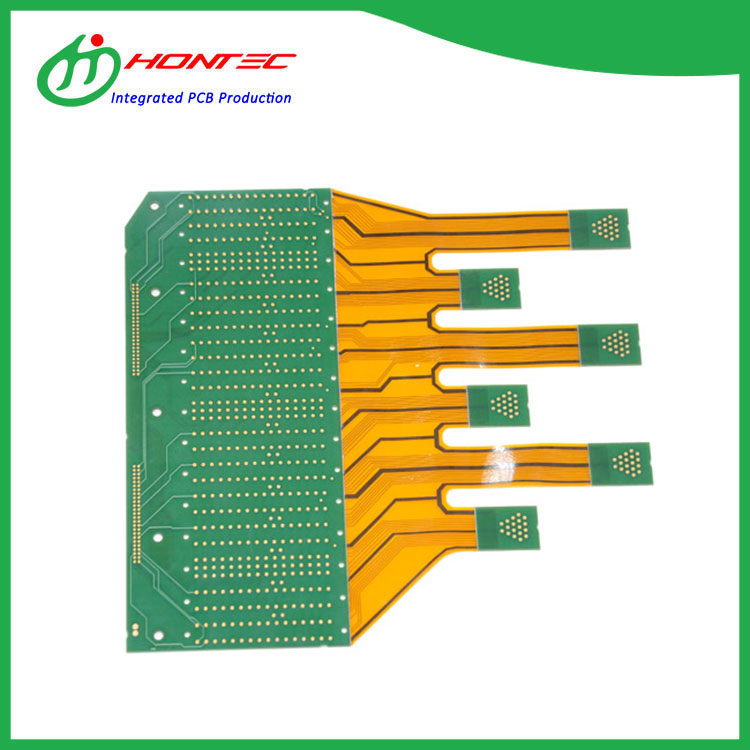

Da R-5795-PCB-Design in vielen Industriefeldern häufig verwendet wird, ist es sehr wichtig, die Begriffe, Anforderungen, Prozesse und Best Practices des starren Flex-Designs zu erlernen. Die TU-768-Starr-Flex-PCB ist aus dem Namen zu ersichtlich, dass die starre Flex-Kombinationsschaltung aus starrer Platine und flexibler Board-Technologie besteht. Dieses Design soll den Multilayer -FPC mit einer oder mehreren starre Brettern intern und / oder extern verbinden.
