In der modernen Elektroniklandschaft definieren Schaltkreisdichte und Signalintegrität die Grenze zwischen einem funktionsfähigen Gerät und einer marktführenden Innovation. Da elektronische Systeme immer kompakter werden und gleichzeitig eine höhere Leistung erfordern, wird dieMehrschichtplatinehat sich als die grundlegende Technologie herausgestellt, die diese Entwicklung ermöglicht.HONTECsteht an der Spitze dieses Bereichs und liefert Prototypen mit hohem Mix, geringem Volumen und schneller UmsetzungMehrschichtplatineLösungen für High-Tech-Industrien in 28 Ländern.
Die Komplexität einesMehrschichtplatinegeht weit über das einfache Hinzufügen weiterer Ebenen hinaus. Jede zusätzliche Schicht führt zu Überlegungen zur Impedanzkontrolle, zum Wärmemanagement und zur Zwischenschichtregistrierung, die Präzisionsfertigungsfähigkeiten erfordern.HONTECoperiert von einem strategischen Standort in Shenzhen, Guangdong, wo moderne Fertigungsanlagen strenge Qualitätsstandards erfüllen. JederMehrschichtplatineDas produzierte Produkt verfügt über die Sicherheit von UL-, SGS- und ISO9001-Zertifizierungen und die fortlaufende Umsetzung der ISO14001- und TS16949-Standards, die ein Engagement für Umweltverantwortung und Qualitätssysteme auf Automobilniveau widerspiegeln.
Für Ingenieure, die für Telekommunikation, medizinische Geräte, Luft- und Raumfahrtsysteme oder industrielle Steuerungen entwerfen, gibt es die Wahl zwischen aMehrschichtplatineDer Hersteller wirkt sich direkt auf die Markteinführungszeit und die Produktzuverlässigkeit aus.HONTECkombiniert technisches Fachwissen mit reaktionsschnellem Service und arbeitet mit UPS, DHL und erstklassigen Spediteuren zusammen, um sicherzustellen, dass Prototypen- und Produktionsaufträge ohne Verzögerung ihre Ziele auf der ganzen Welt erreichen. Auf jede Anfrage erhalten wir innerhalb von 24 Stunden eine Antwort, was einen kundenorientierten Ansatz widerspiegelt, der zu dauerhaften Partnerschaften auf der ganzen Welt geführt hat.
Bestimmen der geeigneten Schichtanzahl für aMehrschichtplatineerfordert ein Gleichgewicht zwischen elektrischer Leistung, Platzbeschränkungen und Fertigungskomplexität. Die primären Überlegungen beginnen mit den Signalrouting-Anforderungen. Digitale Hochgeschwindigkeitsdesigns erfordern oft dedizierte Schichten für Stromversorgungs- und Masseebenen, um die Signalintegrität aufrechtzuerhalten und elektromagnetische Störungen zu reduzieren. Wenn die Komponentendichte zunimmt, werden zusätzliche Signalschichten erforderlich, um das Routing zu ermöglichen, ohne die Abstandsregeln zu verletzen. Das Wärmemanagement beeinflusst auch die Anzahl der Schichten, da zusätzliche Kupferebenen als Wärmeverteiler für stromintensive Komponenten dienen können.HONTECempfiehlt Kunden in der Regel, die Anzahl kritischer Netze, die eine kontrollierte Impedanz erfordern, die Verfügbarkeit von Platinenplatz und das gewünschte Seitenverhältnis für Via-Strukturen zu bewerten. Eine gut geplanteMehrschichtplatinemit der entsprechenden Schichtanzahl reduziert die Notwendigkeit kostspieliger Neukonstruktionen während der Prototypenvalidierung und stellt sicher, dass das Endprodukt sowohl die elektrischen als auch die mechanischen Anforderungen erfüllt.
Die Schicht-zu-Schicht-Registrierung ist einer der kritischsten Qualitätsparameter inMehrschichtplatineHerstellung.HONTECsetzt während des gesamten Herstellungsprozesses fortschrittliche optische Ausrichtungssysteme und mehrstufige Registrierungskontrollen ein. Der Prozess beginnt mit dem präzisen Bohren von Registrierungslöchern in jeder einzelnen Schicht mithilfe lasergeführter Systeme, die eine Positionsgenauigkeit im Mikrometerbereich erreichen. Während der Laminierphase sorgen spezielle Pin-Laminiersysteme dafür, dass alle Schichten unter hoher Temperatur und hohem Druck perfekt ausgerichtet bleiben. Nach dem Laminieren überprüfen Röntgeninspektionssysteme die Registrierungsgenauigkeit, bevor mit den nachfolgenden Prozessen fortgefahren wird. FürMehrschichtplatineBei Designs mit mehr als zwölf Schichten oder mit aufeinanderfolgenden Laminierungstechniken nutzt HONTEC eine automatisierte optische Inspektion in mehreren Stufen, um etwaige Fehlausrichtungen zu erkennen, bevor sie das Endprodukt beeinträchtigen. Dieser strenge Registrierungsansatz stellt sicher, dass vergrabene Vias, Blind Vias und Zwischenschichtverbindungen die elektrische Kontinuität über den gesamten Stapel aufrechterhalten und so offene Schaltkreise oder zeitweilige Ausfälle verhindert werden, die durch Schichtverschiebungen entstehen könnten.
Zuverlässigkeitstests für aMehrschichtplatineumfasst sowohl die elektrische Verifizierung als auch die physikalische Belastungsbewertung.HONTECimplementiert ein umfassendes Testprotokoll, das mit elektrischen Tests mit fliegenden Sonden oder vorrichtungsbasierten Systemen beginnt, um die Kontinuität und Isolierung für jedes Netz zu überprüfen. FürMehrschichtplatineBei Designs mit hochdichten Verbindungsmerkmalen wird die Impedanzprüfung mithilfe der Zeitbereichsreflektometrie durchgeführt, um sicherzustellen, dass die charakteristische Impedanz den angegebenen Toleranzen entspricht. Bei thermischen Belastungstests werden die Platten mehreren Zyklen extremer Temperaturschwankungen ausgesetzt, um latente Mängel wie Zylinderrisse oder Delaminierung zu erkennen. Zu den weiteren Tests gehören die Analyse der ionischen Kontamination zur Überprüfung der Sauberkeit, die Prüfung des Lotschwimmens auf Integrität der Oberflächenbeschaffenheit und die Mikroschnittanalyse, die eine interne Inspektion von Durchkontaktierungsstrukturen und Schichtverbindungen ermöglicht. HONTEC führt detaillierte Rückverfolgbarkeitsaufzeichnungen für jedes Multilayer-Board, sodass Kunden auf Qualitätsdokumentation und Testergebnisse zugreifen können. Dieser mehrschichtige Testansatz stellt sicher, dass die Platinen in den vorgesehenen Anwendungsumgebungen zuverlässig funktionieren, unabhängig davon, ob sie thermischen Wechselbelastungen im Automobilbereich, industriellen Vibrationen oder langfristigen Betriebsanforderungen ausgesetzt sind.
Der Unterschied zwischen einem Standardlieferanten und einem vertrauenswürdigen Fertigungspartner wird deutlich, wenn Designherausforderungen auftreten.HONTECbietet technische Unterstützung, die vom Design über Herstellbarkeitsprüfungen bis hin zur Materialauswahlberatung reichtMehrschichtplatineProjekte. Kunden profitieren vom Zugriff auf technisches Fachwissen, das dabei hilft, Schichtaufbauten zu optimieren, Herstellungskosten zu senken und potenzielle Herstellungseinschränkungen zu antizipieren, bevor sie sich auf Zeitpläne auswirken.
DerMehrschichtplatineFertigungsmöglichkeiten beiHONTECDie Bandbreite reicht von 4-Schicht-Prototypen bis hin zu komplexen 20-Schicht-Strukturen mit Blind Vias, Buried Vias und kontrollierten Impedanzprofilen. Zu den Materialauswahloptionen gehören Standard-FR-4 für kostensensible Anwendungen, Hochleistungsmaterialien wie Megtron und Isola für Hochfrequenzanforderungen und spezielle Laminate für HF- und Mikrowellenanwendungen.
Mit einem reaktionsschnellen Team, das sich für eine klare Kommunikation einsetzt, und einem Logistiknetzwerk, das auf globale Reichweite ausgelegt ist,HONTECliefertMehrschichtplatineLösungen, die technische Exzellenz mit betrieblicher Effizienz in Einklang bringen. Für Designingenieure und Beschaffungsprofis, die einen zuverlässigen Partner für komplexe PCB-Anforderungen suchen,HONTECstellt eine bewährte Wahl dar, die durch Zertifizierungen, Erfahrung und eine kundenorientierte Philosophie gestützt wird.
ST115G PCB - Mit der Entwicklung der integrierten Technologie und der mikroelektronischen Verpackungstechnologie wächst die Gesamtleistungsdichte elektronischer Komponenten, während die physikalische Größe elektronischer Komponenten und elektronischer Geräte allmählich klein und miniaturisiert wird, was zu einer schnellen Wärmespeicherung führt Dies führt zu einer Erhöhung des Wärmeflusses um die integrierten Geräte. Daher wirkt sich eine Umgebung mit hohen Temperaturen auf die elektronischen Komponenten und Geräte aus. Dies erfordert ein effizienteres Wärmesteuerungsschema. Daher ist die Wärmeableitung elektronischer Komponenten zu einem Hauptfokus in der gegenwärtigen Herstellung elektronischer Komponenten und elektronischer Geräte geworden.

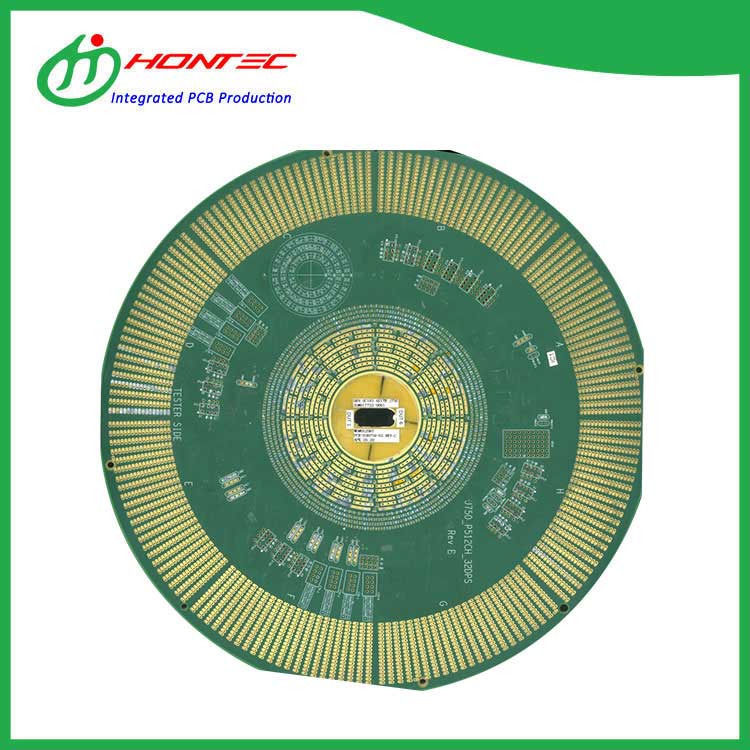

Halogenfreies PCB - Halogen (Halogen) ist eine Gruppe VII, ein Nicht-Gold-Duzhi-Element in Bai, einschließlich fünf Elementen: Fluor, Chlor, Brom, Jod und Astatin. Astatin ist ein radioaktives Element, und das Halogen wird üblicherweise als Fluor, Chlor, Brom und Jod bezeichnet. Halogenfreie Leiterplatte ist ein Umweltschutz Leiterplatte enthält nicht die oben genannten Elemente.
Tg250 PCB besteht aus Polyimidmaterial. Es hält lange Zeit hohen Temperaturen stand und verformt sich bei 230 Grad nicht. Es ist für Hochtemperaturgeräte geeignet und der Preis ist etwas höher als der von gewöhnlichem FR4
Die S1000-2M-Leiterplatte besteht aus S1000-2M-Material mit einem TG-Wert von 180. Sie ist eine gute Wahl für Mehrschicht-Leiterplatten mit hoher Zuverlässigkeit, hoher Kostenleistung, hoher Leistung, Stabilität und Praktikabilität
Für Hochgeschwindigkeitsanwendungen spielt die Leistung der Platte eine wichtige Rolle. Die IT180A-Platine gehört zur High-Tg-Platine, die auch häufig als High-Tg-Platine verwendet wird. Es hat eine hohe Kostenleistung, eine stabile Leistung und kann für Signale innerhalb von 10 G verwendet werden.
ENEPIG PCB ist die Abkürzung für Vergoldung, Palladiumbeschichtung und Vernickelung. Die ENEPIG-Leiterplattenbeschichtung ist die neueste Technologie in der Elektronik- und Halbleiterindustrie. Die Goldbeschichtung mit einer Dicke von 10 nm und die Palladiumbeschichtung mit einer Dicke von 50 nm können eine gute Leitfähigkeit, Korrosionsbeständigkeit und Reibungsbeständigkeit erreichen.
