Bei der Entwicklung moderner Elektronik gibt es eine ständige Herausforderung, die vielen Ingenieuren den Schlaf raubt. Wie stellen wir sicher, dass Signale bei unglaublich hohen Geschwindigkeiten sauber und zuverlässig übertragen werden? Diese Frage steht im Mittelpunkt von Hochleistungsanwendungen wie 5G-Infrastruktur, fortschrittlichem Radar und Satellitenkommunikation. Der Kern der Lösung dieser Herausforderung liegt in derHHochfrequenzplatine. BeiHONTECWir sind auf die Herstellung dieser kritischen Komponenten spezialisiert und setzen theoretische Designprinzipien in greifbare, hochzuverlässige Produkte um, die den strengen Anforderungen der heutigen Technologie gerecht werden.
Was sind die Grundprinzipien hinter der Minimierung von Signalverlusten?

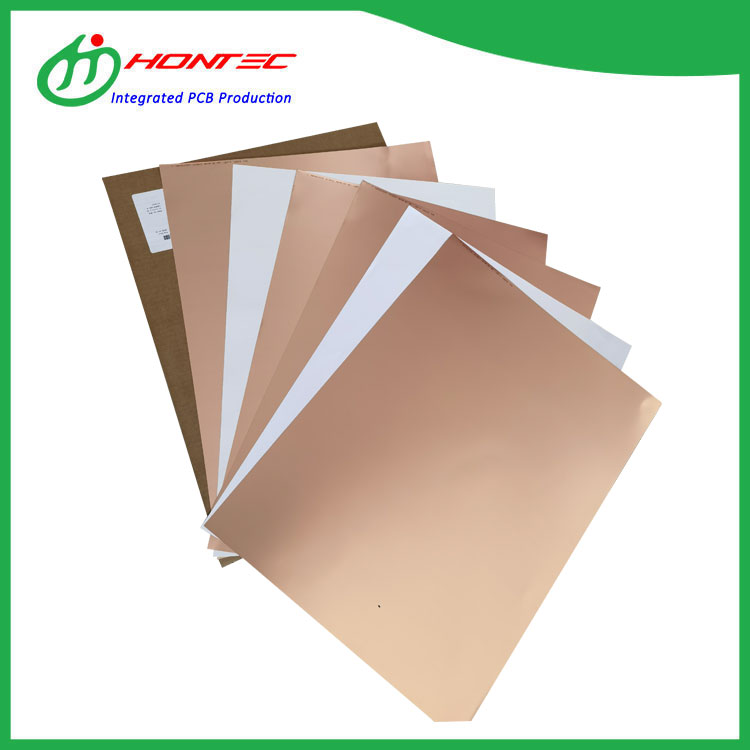

das unser Werk verlässt, entspricht den höchsten Qualitäts- und Leistungsstandards.Hochfrequenzplatineist nicht nur eine Standardplatine. Sein Design kontrolliert sorgfältig mehrere Schlüsselfaktoren. Die Konsistenz der Dielektrizitätskonstante (Dk) ist von größter Bedeutung, da Schwankungen Signale verzerren können. Ebenso wichtig ist der Verlustfaktor (Df), der bestimmt, wie viel Signalenergie als Wärme im Substratmaterial verloren geht. BeiHONTECUnsere Designphilosophie beginnt mit der Materialauswahl. Wir arbeiten mit führenden Laminatlieferanten zusammen, um Substrate mit extrem niedrigen und stabilen Dk/Df-Werten zu verwenden und so ein vorhersagbares Signalverhalten von der Basis der Platine an zu gewährleisten.
Wie machen kontrollierte Impedanz und präzises Routing einen Unterschied?
Sobald das richtige Material ausgewählt ist, kommt es auf die Präzision an. Wie können wir die Signalintegrität über den gesamten Trace-Pfad aufrechterhalten? Die Antwort liegt in der kontrollierten Impedanzführung und dem ausgeklügelten Stapeldesign. Unser Ingenieurteam nutzt fortschrittliche Simulationssoftware, um den Leiterplattenaufbau vor Beginn der Fertigung zu modellieren. Dies ermöglicht es uns, präzise Leiterbahnbreiten und -abstände zu definieren, um die Zielimpedanz, typischerweise 50 oder 100 Ohm, zu erreichen und Reflexionen zu minimieren. Für einenHochfrequenzplatine, diese Präzision ist nicht verhandelbar. Wir garantieren enge Impedanztoleranzen, oft nur ±5 %, um sicherzustellen, dass Ihr Design wie simuliert funktioniert.
Welche spezifischen Produktmerkmale bekämpfen elektromagnetische Störungen?
Sowohl ausgesendete als auch empfangene Störungen können einen empfindlichen Schaltkreis lahmlegen. Wie funktioniert also ein gut gestaltetes?Hochfrequenzplatineschirmen Sie sich dagegen ab. Unser Ansatz integriert mehrere Strategien direkt in die Platinenherstellung:
Erweiterte Erdungssysteme:Verwendung von Mehrpunkterdung und dedizierten Erdungsebenen zur Bereitstellung einer sauberen Referenz und Abschirmung.
Abschirmungsvias:Implementierung von versetzten „Stitching“-Durchkontaktierungen um kritische Leiterbahnen herum, um Faradaysche Käfige zu schaffen.
Oberflächenbeschaffenheit:Wir bieten Optionen wie „Electroless Nickel Electroless Palladium Immersion Gold“ (ENEPIG) für hervorragende Oberflächenleitfähigkeit und Signalintegrität bei hohen Frequenzen.
Um die Spezifikationen zu veranschaulichen, die diese Prinzipien zum Leben erwecken, betrachten Sie die Parameter einer NormHONTECHochfrequenzangebot:
| Parameterkategorie | Typische Spezifikation | Nutzen |
|---|---|---|
| Kernmaterial | Rogers RO4350B, Taconic TLY | Verlustarmer, stabiler Dk für konstante Leistung |
| Impedanztoleranz | ±5 % oder besser | Reduziert die Signalreflexion und gewährleistet die Integrität |
| Minimale Spur/Platz | 3/3 Mio | Ermöglicht dichtes Hochgeschwindigkeits-Routing |
| Oberflächenbeschaffenheit | ENEPIG, Immersionssilber | Hervorragende Signal-Skin-Effekt-Leistung |
| Toleranz der plattierten Löcher | ±2 Mio | Gewährleistet zuverlässige Durchgangsverbindungen und Abschirmung |
Warum ist die Zusammenarbeit mit einem erfahrenen Hersteller so wichtig?
Entwerfen eines zuverlässigenHochfrequenzplatinegeht über das Befolgen einer Checkliste hinaus. Es erfordert umfassende Materialkenntnisse, präzise Fertigung und strenge Tests. Hier ist dieHONTECVorteil wird deutlich. Unser Fachwissen verwandelt komplexe Designs in herstellbare Produkte mit hoher Ausbeute. Wir liefern nicht nur Platinen; Wir werden zu einer Erweiterung Ihres Engineering-Teams und bieten Design for Manufacturability (DFM)-Feedback, um Problemen vorzubeugen. Mit unserer hochmodernen Ausrüstung und unserer kontrollierten Prozessumgebung stellen wir sicher, dass alle Anforderungen erfüllt sindHochfrequenzplatinedas unser Werk verlässt, entspricht den höchsten Qualitäts- und Leistungsstandards.
Sind Sie bereit, Signalverluste und Störungen durch Ihr nächstes Hochgeschwindigkeitsdesign zu beseitigen? Arbeiten Sie mit einem Team zusammen, das die entscheidenden Nuancen versteht. LassenHONTECBieten Sie die zuverlässige, leistungsstarke Grundlage, die Ihre Innovation verdient.Kontaktieren Sie unsTeilen Sie uns noch heute Ihre Projektanforderungen mit und lassen Sie uns besprechen, wie wir Ihre anspruchsvollsten Hochfrequenzanwendungen zum Leben erwecken können.
