Mit Kupferpaste gefülltes Loch PCB: Bai AE3030 Kupferzellstoff ist eine nicht leitende DAO-Kupferpaste, die für die Montage von DU-Platten mit bedrucktem Substrat und das Verlegen von Drähten mit hoher Dichte verwendet wird. Aufgrund der Eigenschaften der Zhuan-Blase "hohe Wärmeleitfähigkeit" -frei "," flach "usw. Die Kupferpaste eignet sich am besten für die Konstruktion von hochzuverlässigen Pad on Via, Stack on Via und Thermal Via. Die Kupferpaste wird häufig von Luft- und Raumfahrtsatelliten, Servern, Verkabelungsmaschinen, LED-Hintergrundbeleuchtung usw. verwendet.

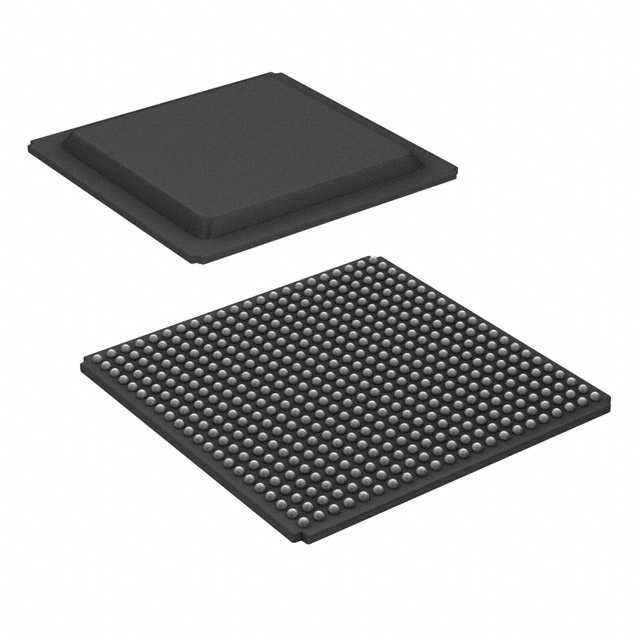

BGA ist ein kleines Gehäuse auf einer Leiterplatte, und BGA ist eine Verpackungsmethode, bei der eine integrierte Schaltung eine organische Trägerplatine verwendet. Das Folgende ist eine 8-lagige kleine BGA-Platine. Ich hoffe, Ihnen dabei zu helfen, die 8-lagige kleine BGA-Platine besser zu verstehen .
Vergrabene Durchkontaktierungen: Vergrabene Durchkontaktierungen verbinden nur die Spuren zwischen den inneren Schichten, sodass sie von der Leiterplattenoberfläche aus nicht sichtbar sind. Bei einer 8-lagigen Platine handelt es sich bei den Löchern mit 2 bis 7 Schichten um vergrabene Löcher. Im Folgenden wird auf die Leiterplatte für mechanische Blindbohrungen eingegangen. Ich hoffe, Ihnen dabei zu helfen, die Leiterplatte für mechanische Blindbohrungen besser zu verstehen.
Diese Art von Leiterplatte mit einer ganzen Reihe von halbmetallisierten Löchern an der Seite der Leiterplatte zeichnet sich durch eine relativ kleine Öffnung aus. Es wird meistens auf der Trägerplatine als Tochterplatine der Hauptplatine verwendet. Die Füße sind miteinander verschweißt. Im Folgenden geht es um 4-lagige HDI-Leiterplatten mit hoher Präzision. Ich hoffe, Ihnen dabei zu helfen, die 4-lagige hochpräzise HDI-Leiterplatte besser zu verstehen.
