HONTEC ist einer der führenden Hersteller von Multilayer-Leiterplatten, der sich auf High-Mix-, Low-Volume- und Quickturn-Prototyp-Leiterplatten für die High-Tech-Industrie in 28 Ländern spezialisiert hat.
Unsere mehrschichtige Leiterplatte hat die UL-, SGS- und ISO9001-Zertifizierung bestanden. Wir wenden auch ISO14001 und TS16949 an.
Gelegen inShenzhenHONTEC aus GuangDong arbeitet mit UPS, DHL und erstklassigen Spediteuren zusammen, um effiziente Versanddienste bereitzustellen. Willkommen bei Multilayer PCB bei uns zu kaufen. Jede Anfrage von Kunden wird innerhalb von 24 Stunden beantwortet.

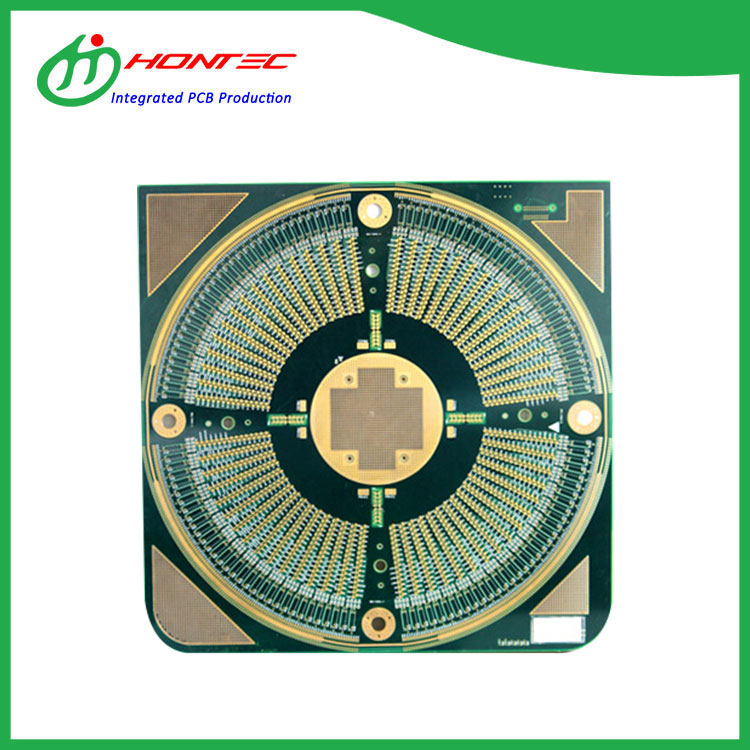

Mehrschicht-Präzisionsplatine - Das Herstellungsverfahren für Mehrschichtplatten wird im Allgemeinen zuerst durch das Muster der inneren Schicht hergestellt, und dann wird das ein- oder doppelseitige Substrat durch ein Druck- und Ätzverfahren hergestellt, das in der angegebenen Zwischenschicht enthalten ist, und dann erhitzt. unter Druck gesetzt und verklebt. Das anschließende Bohren entspricht der Durchkontaktierungsmethode für doppelseitige Platten.
Multilayer PCB Circuit Board-Die Herstellungsmethode der Mehrschichtplatine wird im Allgemeinen zuerst durch das Innenschichtmuster hergestellt, und dann wird das einzelne oder doppelseitige Substrat durch Druck- und Ätzmethode hergestellt, die in der benannten Zwischenschicht enthalten und dann erhitzt, unter Druck gesetzt und gebunden ist. Was die anschließenden Bohrungen betrifft, so ist es dasselbe wie die Methode zur Überleitung durch die doppelseitige Platte. Es wurde 1961 erfunden.
Im Vergleich zur Modulplatine ist die Spulenplatine tragbarer, klein und leicht. Es hat eine Spule, die für einen einfachen Zugang und einen weiten Frequenzbereich geöffnet werden kann. Das Schaltungsmuster ist hauptsächlich Wicklung, und die Leiterplatte mit geätzter Schaltung anstelle herkömmlicher Kupferdrahtwindungen wird hauptsächlich in induktiven Bauteilen verwendet. Es hat eine Reihe von Vorteilen wie hohe Messung, hohe Genauigkeit, gute Linearität und einfache Struktur. Das Folgende ist ungefähr 17 Schichten ultrakleine Spulenplatine, ich hoffe, Ihnen zu helfen, 17 Schichten ultrakleine Spulenplatine besser zu verstehen.
BGA ist ein kleines Gehäuse auf einer Leiterplatte, und BGA ist eine Verpackungsmethode, bei der eine integrierte Schaltung eine organische Trägerplatine verwendet. Das Folgende ist eine 8-lagige kleine BGA-Platine. Ich hoffe, Ihnen dabei zu helfen, die 8-lagige kleine BGA-Platine besser zu verstehen .
In der Touch-Ära wurden Kondensator-Bildschirmplatinen auf verschiedene Industrieanlagen angewendet, wie z. B. Industrieautomation, Tankstellenterminals, Flugzeugbildschirme, Kfz-GPS, medizinische Geräte, Bank-POS- und Geldautomaten, industrielle Messinstrumente und Hochgeschwindigkeitsschienen usw. Warten Sie, eine neue industrielle Revolution findet statt. Das Folgende ist eine 4-Schicht-Kondensator-Bildschirmplatine. Ich hoffe, Ihnen dabei zu helfen, die 4-Schicht-Kondensator-Bildschirmplatine besser zu verstehen.
Bei hohen Geschwindigkeiten werden Leiterplattenspuren für die Impedanzsteuerung als Übertragungsleitungen verwendet, und elektrische Energie kann hin und her reflektiert werden, ähnlich wie wenn Wellen im Seewasser auf Hindernisse stoßen. Kontrollierte Impedanzspuren sollen elektronische Reflexionen reduzieren und eine korrekte Umwandlung zwischen Leiterplattenspuren und internen Verbindungen sicherstellen.
