In verschiedenen Anwendungsszenarien,,HochgeschwindigkeitsbrettDas Design muss genau zu seinen Kernfunktionen und physischen Einschränkungen passen und offensichtliche differenzierte Betonung zeigen. Als Nervenzentrum des Systems trägt die Backplane die starke Verantwortung für die Verbindung vieler Tochterkarten und die Realisierung von Hochgeschwindigkeitsdatenaustausch. Die zentrale Herausforderung dieser Art von Hochgeschwindigkeits-Board-Design besteht darin, die durch ultrahohe Dichteverbindungen verursachten Signalintegritätsprobleme zu überwinden. Es legt besonderen Wert auf die strenge Impedanzkontrolle, um Hochgeschwindigkeitssignalkanälen zu entsprechen, und hat fast harte Anforderungen an die Auswahl, das Layout und den Rückenbohrprozess von Anschlüssen. Reflexion und Übersprechen müssen minimiert werden, um die Datenzuverlässigkeit und Uhr-Synchronisation unter Fernübertragung sicherzustellen. Gleichzeitig stellt die enorme physikalische Größe und die komplexe Stapelstruktur der Backplane auch die einzigartigen Anforderungen für die Wärmeabteilung und die mechanische Festigkeit vor.
Für Linienkarten (oder Visitenkarten) ist das Hochgeschwindigkeits-Board direkt für die Übertragung, Bearbeitung und Weiterleitung von Signalen verantwortlich. Diese Art von Design konzentriert sich auf die Optimierung des Übertragungswegs von Signalen von Schnittstellen bis hin zur Verarbeitung von Chips. Hochgeschwindigkeitsbretter müssen sorgfältig Hochgeschwindigkeitsdifferential-Paar-Linien auslegen, ihre gleiche Länge, den gleichen Abstand und ihren Abstand genau steuern, um die Inter-Symbol-Interferenz und -Signalverzerrung zu minimieren und die Datenregenz bei hohen Frequenzen (z. B. 25 g+) zu gewährleisten. Stromintegrität und Stromversorgung mit niedrigem Nutzen sind ein weiterer Schlüssel, und eine extrem "saubere" Energiequelle muss für Hochgeschwindigkeitschips durch optimiertes Stapeln, eine große Anzahl von Entkopplungskondensatoren und mögliche Split-Stromschichten bereitgestellt werden. Darüber hinaus ist die Wärmeableitungsdichte normalerweise höher und ein Kühlkörper oder sogar ein Kanalkonstruktion ist erforderlich.

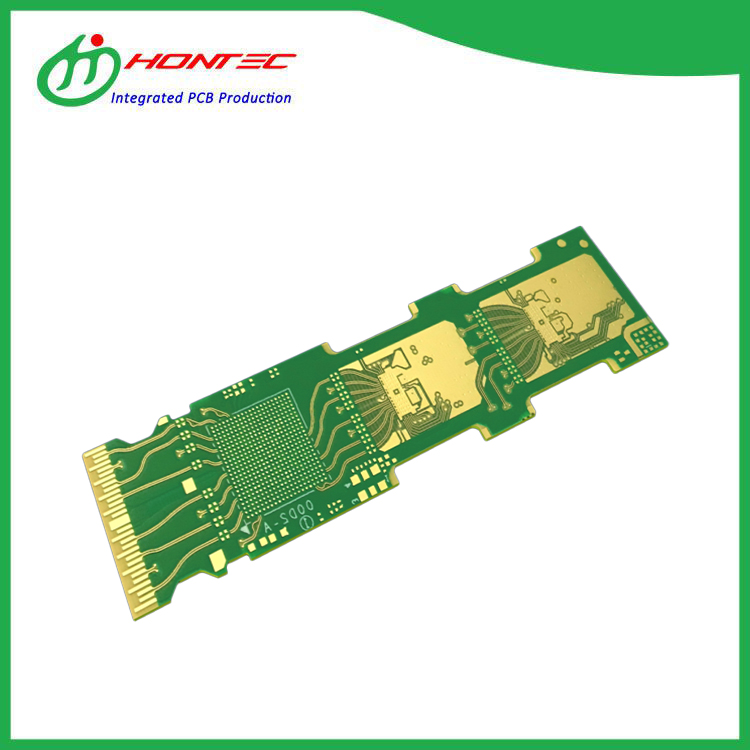

Wie für optische Module, dieHochgeschwindigkeitsstafelnIn ihnen realisieren die elektrooptische/photoelektrische Umwandlung in einem extrem kompakten Raum. Der Hauptaugenmerk des Designs ist stark auf das endgültige Gleichgewicht zwischen extremer Miniaturisierung und hoher Frequenzleistung komprimiert. Der Bereich der Hochgeschwindigkeitsbretter ist sehr teuer, die Anzahl der Kabelschichten ist begrenzt und das HF-Designkonzept ist weit verbreitet. Es ist notwendig, die Microstrip-/Stripline-Struktur fein zu simulieren und zu optimieren, besondere Aufmerksamkeit auf den Hochfrequenz-Hauteffekt und den dielektrischen Verlust zu achten und geschickt gemischte Substratmaterialien (wie FR4 in Kombination mit Rogers) zu verwenden, um strenge Einfügungsverlust und Rückgaberotsindikatoren zu erreichen. Sein Design muss auch das Problem der elektromagnetischen Kompatibilität zwischen Hochgeschwindigkeits-Chips, Antriebskreisen und Lasern/Detektoren bei extrem kurzen Verbindungsabständen lösen. Zusammenfassend lässt sich sagen, dass sich die Backplane beim Entwerfen von Hochgeschwindigkeitsbrettern auf die Stabilität großer und hoher Dichteverbindungen konzentriert, und die Linienkarte betont die Garantie für die Signalqualität und die Stromversorgungsgarantie des integrierten Pfades, und das optische Modul verfolgt eine hohe Frequenzleistung und die Koordination der Wärmeabteilung unter der Grenze der Miniaturisierung.
